2025年度上期 第三種電気主任技術者（電験三種）理論 第7問

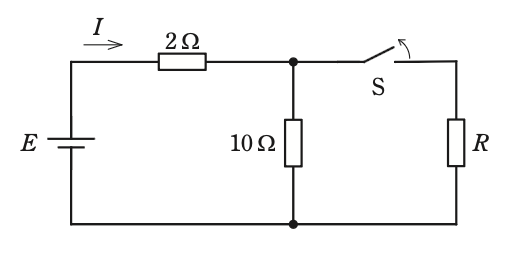

図のような直流回路において，スイッチ S を閉じているとき，2Ωの抵抗を流れる電流は，スイッチ S を開いたときの電流の 3 倍であった。R の値[Ω]として，最も近いものを次の(1)～(5)のうちから一つ選べ。

• 1．2.5
• 2．3.5
• 3．0.5
• 4．1.5
• 5．4.5

解答する

（一般財団法人　電気技術者試験センター　より）
