2025年度上期 第三種電気主任技術者（電験三種）理論 第10問

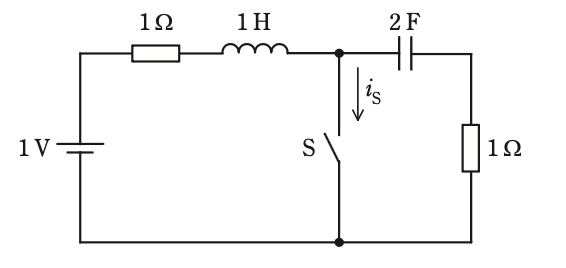

図の回路のスイッチ S を \(t=0\) sで閉じる。電流 \(i_S\) [A]の波形として最も適切に表すものを次の(1)～(5)のうちから一つ選べ。ただし，スイッチ S を閉じる直前に，回路は定常状態にあったとする。

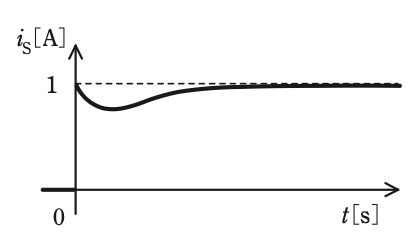

• 1．

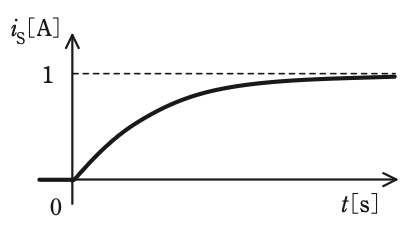

• 2．

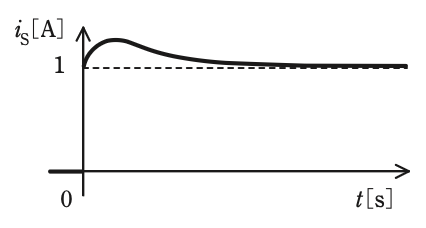

• 3．

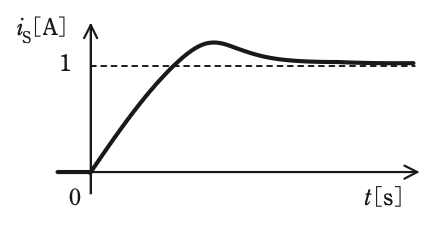

• 4．
• 5．

解答する

（一般財団法人　電気技術者試験センター　より）
