2025年度上期 第三種電気主任技術者（電験三種）理論 第16問

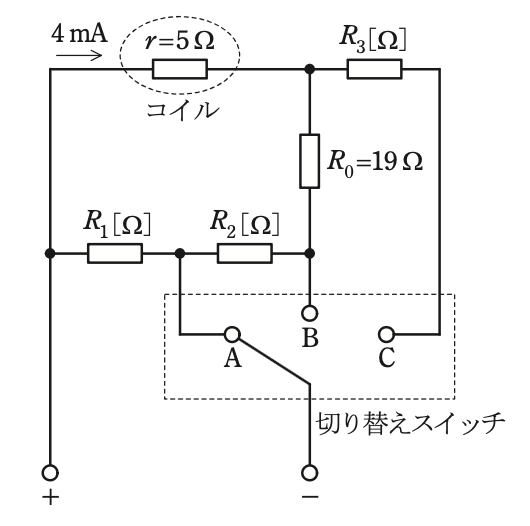

次に示す条件Ⅰ～Ⅲを満たす永久磁石可動コイル形電流電圧計を製作したい。永久磁石可動コイル形電流電圧計内部の接続の一部が図に示すようであるとき，次の(a)及び(b)の問に答えよ。ただし，コイルは内部抵抗 r = 5 Ω であり，最大 4 mA まで直流電流を流すことができるものとする。
条件Ⅰ：切り替えスイッチをAにしたときは，最大 1 A の直流電流を測定できるものとする。
条件Ⅱ：切り替えスイッチをBにしたときは，最大 100 mA の直流電流を測定できるものとする。
条件Ⅲ：切り替えスイッチをCにしたときは，最大 1.2 V の直流電圧を測定できるものとする。
(a) 抵抗 \(R_1\) の値[Ω]として，最も近いものを次の(1)～(5)のうちから一つ選べ。
(b) 抵抗 \(R_3\) の値[Ω]として，最も近いものを次の(1)～(5)のうちから一つ選べ。
