2025年度上期「過去問」

第三種電気主任技術者（電験三種）理論（問題13/18）

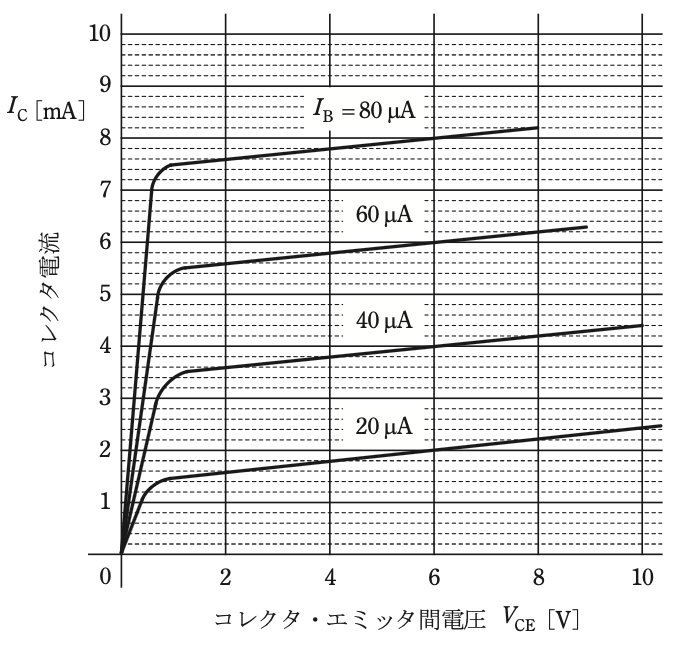

図はあるエミッタ接地トランジスタの静特性を示す。この特性より，ベース電流 \( I_\mathrm{B}=40\ \mu\mathrm{A} \)，コレクタ・エミッタ間の電圧 \( V_\mathrm{CE}=6\ \mathrm{V} \) における電流増幅率 \( h_\mathrm{fe} \)（又は \( \beta \)）の値及び出力インピーダンス \( 1/h_\mathrm{oe} \)（又は \( r_0 \)）の値 \( [\mathrm{\Omega}] \) の組合せとして，正しいものを次の(1)～(5)のうちから一つ選べ。
