2025年度上期「過去問」

第三種電気主任技術者（電験三種）理論（問題18/18）

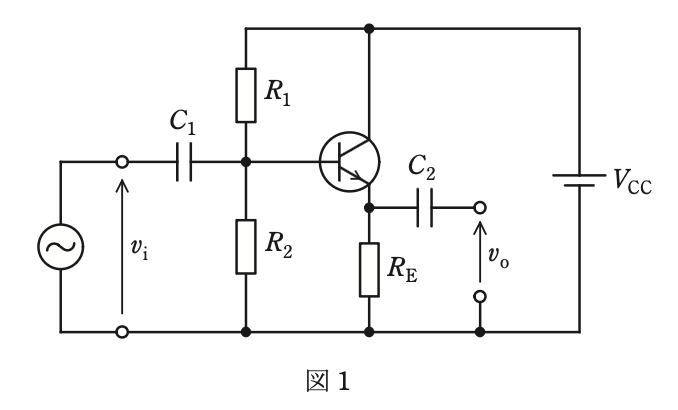

（a）図1の回路で \(V_{\mathrm{CC}}=9\,\mathrm{V}\)， \(R_{1}=3\,\mathrm{k}\Omega\)， \(R_{2}=6\,\mathrm{k}\Omega\) とする。動作点におけるエミッタ電流を \(2\,\mathrm{mA}\) としたい。抵抗 \(R_{\mathrm{E}}\) の値\([\mathrm{k}\Omega]\)として，最も近いものを次の(1)～(5)のうちから一つ選べ。ただし，動作点において，ベース電流は \(R_{2}\) を流れる直流電流より十分小さく無視できるものとし，ベース-エミッタ間電圧は \(0.7\,\mathrm{V}\) とする。

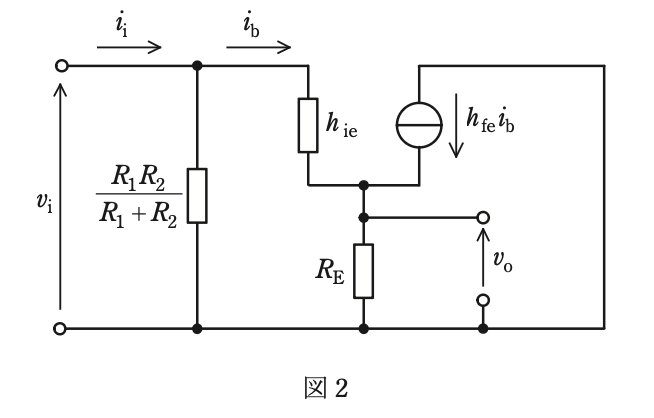

(b) 図2は，エミッタホロワ回路の交流等価回路である。ただし，使用する周波数において図1の二つのコンデンサのインピーダンスが十分に小さい場合を考えている。ここで，\(h_{\mathrm{ie}}=2.5\,\mathrm{k}\Omega\)， \(h_{\mathrm{fe}}=300\) であり，\(R_{\mathrm{E}}\) は小問(a)で求めた値とする。入力インピーダンス \(\dfrac{v_{i}}{i_{i}}\) の値\([\mathrm{k}\Omega]\)として，最も近いものを次の(1)～(5)のうちから一つ選べ。ただし，\(v_{i}\) と \(i_{i}\) はそれぞれ図2に示す入力電圧と入力電流である。
