2025年度上期「過去問」

第三種電気主任技術者（電験三種）理論（問題11/18）

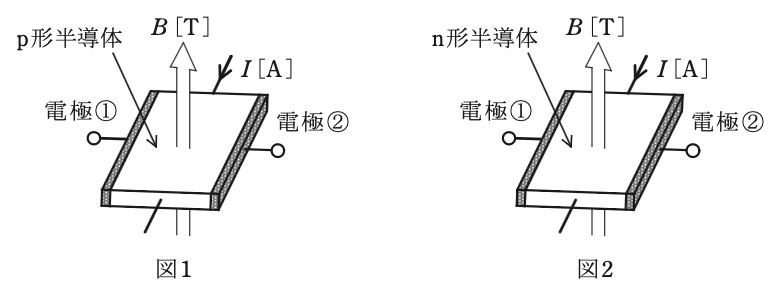

次の文章は，図 1 及び図 2 に示す原理図を用いてホール素子の動作原理について述べたものである。
図 1 に示すように，p 形半導体に直流電流 \(I [A]\)を流し，半導体の表面に対して垂直に下から上向きに磁束密度 \(B [T]\)の平等磁界を半導体に加えると，半導体内の正孔は進路を曲げられ，電極①には（ア）電荷，電極②には（イ）電荷が分布し，半導体の内部に電界が生じる。また，図 2 の n 形半導体の場合は，電界の向きは p 形半導体の場合と（ウ）である。この電界により，電極①-②間にホール電圧 \(V_{\mathrm{H}}\,[\mathrm{V}] \) が発生し，それは直流電流 \(I [A]\)にほぼ（エ）する。
上記の記述中の空白箇所(ｱ)～(ｴ)に当てはまる組合せとして，正しいものを次の(1)～(5)のうちから一つ選べ。
