2025年度下期「過去問」第三種電気主任技術者（電験三種）理論（問題16/18）

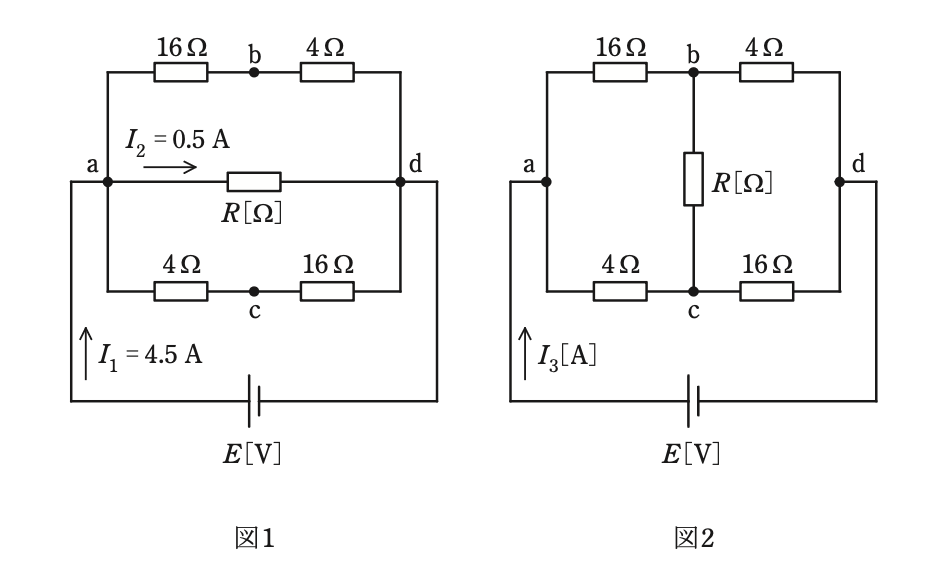

図の直流回路において，次の(a)及び(b)に答えよ。
ただし，電源電圧 \(E\) [V]の値は一定で変化しないものとする。
ただし，電源電圧 \(E\) [V]の値は一定で変化しないものとする。
(a) 図 1 のように抵抗 \(R\) [\(\Omega\)]を端子 a，d 間に接続したとき，\(I_{1}=4.5\) A，\(I_{2}=0.5\) Aの電流が流れた。抵抗 \(R\) の値[\(\Omega\)]として，正しいものを次の(1)～(5)のうちから一つ選べ。
(b) 図 1 の抵抗 \(R\) [\(\Omega\)]を図 2 のように端子 b，c 間に接続し直したとき，回路に流れる電流 \(I_{3}\) の値[A]として，最も近いものを次の(1)～(5)のうちから一つ選べ。
（一般財団法人 電気技術者試験センター より ）
