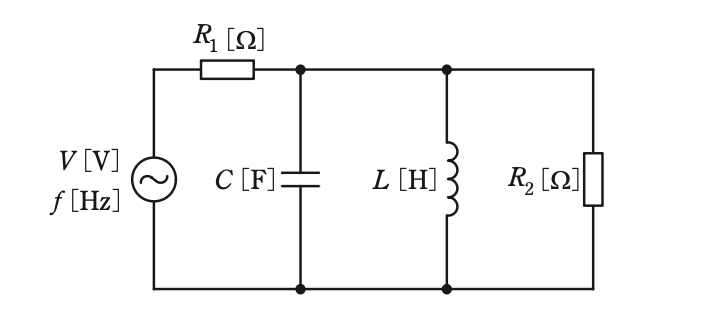

図のように,\(R_1=20\ \Omega\)と\(R_2=30\ \Omega\)の抵抗,静電容量 \(C=\dfrac{1}{100\pi}\ [\mathrm{F}]\)のコンデンサ,インダクタンス \(L=\dfrac{1}{4\pi}\ [\mathrm{H}]\)のコイルからなる回路に周波数 \(f[\mathrm{Hz}]\)で実効値 \(V[\mathrm{V}]\)が一定の交流電圧を加えた。\(f=10\ \mathrm{Hz}\)のときに \(R_1\)を流れる電流の大きさを \(I_{10\mathrm{Hz}}[\mathrm{A}]\),\(f=10\ \mathrm{MHz}\)のときに \(R_1\)を流れる電流の大きさを \(I_{10\mathrm{MHz}}[\mathrm{A}]\)とする。このとき,電流比 \(\dfrac{I_{10\mathrm{Hz}}}{I_{10\mathrm{MHz}}}\)の値として,最も近いものを次の(1)~(5)のうちから一つ選べ。
(一般財団法人 電気技術者試験センター より )
