2025年度下期「過去問」

第三種電気主任技術者（電験三種）理論（問題4/18）

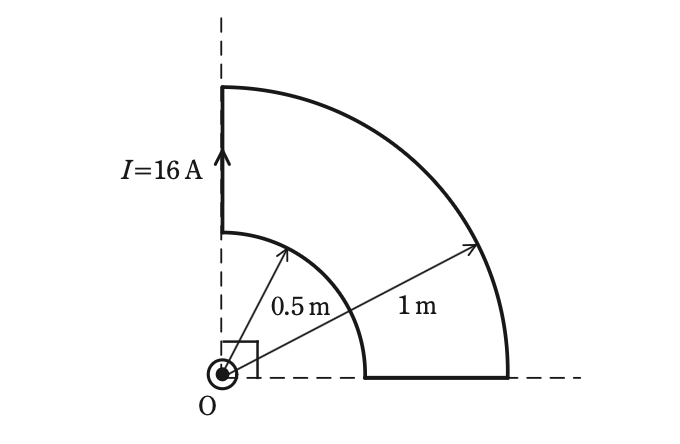

図のように，点Oを中心とするそれぞれ半径0.5 mと半径1 mの円形導線の\(\dfrac{1}{4}\)と，それらを連結する直線状の導線からなる扇形導線がある。この導線に，図に示す向きに直流電流I=16 Aを流した場合，点Oにおける磁界の大きさHの値[A/m]として，最も近いものを次の(1)～(5)のうちから一つ選べ。
ただし，扇形導線は同一平面上にあり，その巻数は一巻きである。また，導線の太さは無視できるものとする。
