2025年度下期「過去問」

第三種電気主任技術者（電験三種）理論（問題10/18）

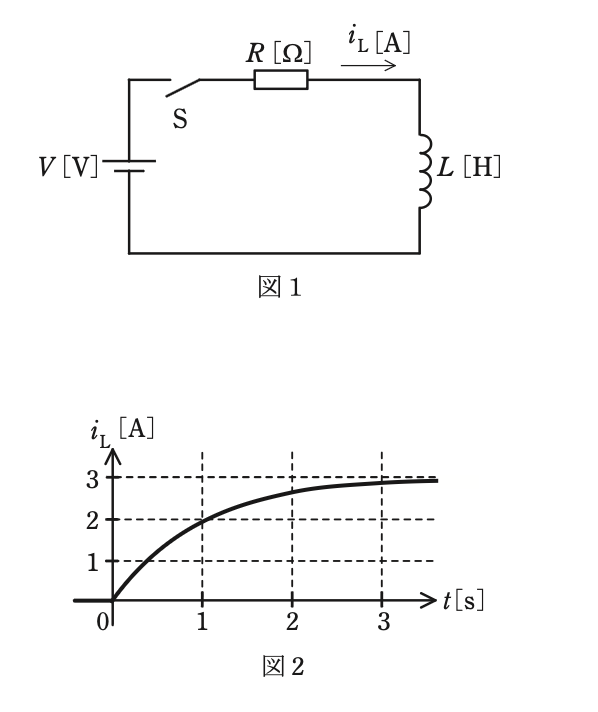

開放電圧が \(V\,[\mathrm{V}]\)で出力抵抗が十分に低い直流電圧源と，インダクタンスが \(L\,[\mathrm{H}]\)のコイルが与えられ，抵抗 \(R\,[\Omega]\)が図1のようにスイッチ S を介して接続されている。時刻 \(t=0\)でスイッチ S を閉じ，コイルの電流 \(i_{\mathrm{L}}\,[\mathrm{A}]\)の時間に対する変化を計測して，波形として表す。\(R=1\Omega\)としたところ，波形が図2であったとする。\(R=2\Omega\)であればどのような波形となるか，波形の変化を最も適切に表すものを次の(1)～(5)のうちから一つ選べ。

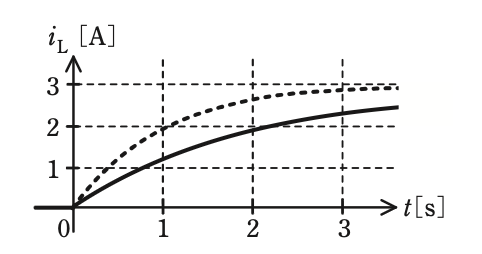

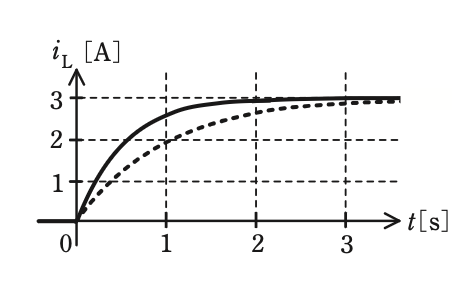

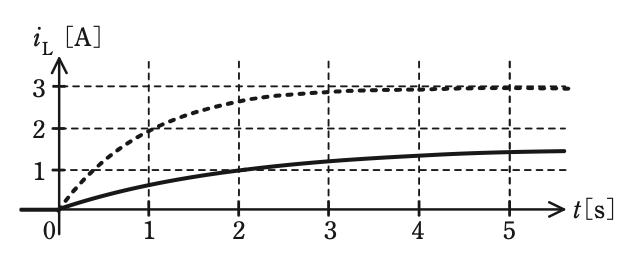

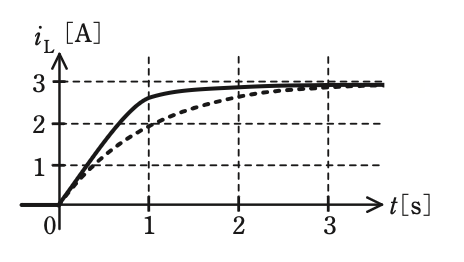

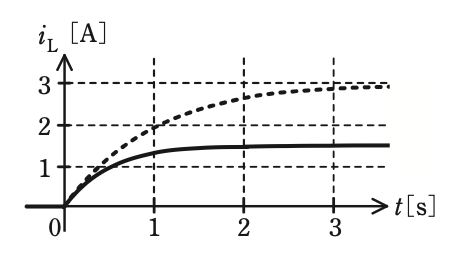

ただし，選択肢の図中の点線は図 2 と同じ波形を表し，実線は \(R=2\Omega\) のときの波形を表している。
