2023年度下期「過去問」

第三種電気主任技術者（電験三種）機械（問題18/18）

(a) 図2は，図1のブロック\(G_1(jω)\)の詳細を示し，静電容量C[F]と抵抗R[Ω]からなる回路を示す。この回路の入力量\(V_1(jω)\)に対する出力量\(V_2(jω)\)の周波数伝達関数G1(jω)=\(\dfrac{V_2(jω)}{V_1(jω)}\)を表す式として，正しいものを次の(1)～(5)のうちから一つ選べ。

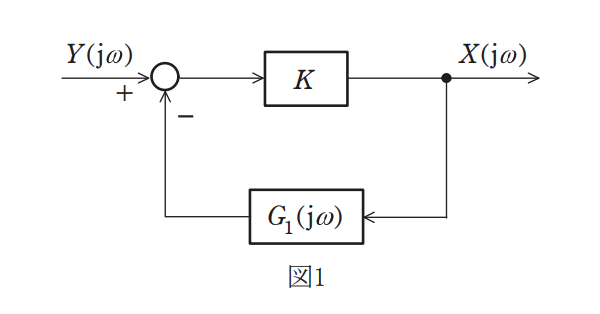

(b) 図1のブロック線図において，閉ループ周波数伝達関数G(jω)=\(\dfrac{X(jω)}{Y(jω)}\)で，ゲインKが非常に大きな場合の近似式として，正しいものを次の(1)～(5)のうちから一つ選べ。なお，この近似式が成立する場合，この演算回路は比例プラス積分要素と呼ばれる。
