2023年度下期「過去問」

第三種電気主任技術者（電験三種）機械（問題5/18）

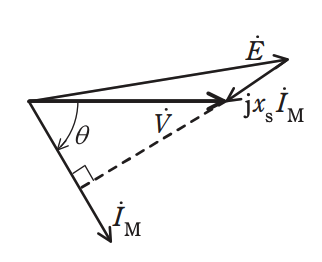

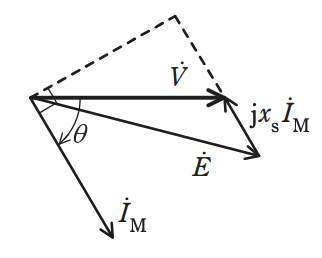

円筒形三相同期電動機において，電動機の励磁電流を調整して，遅れ力率θで運転しているものとする。このとき，供給電圧 V [V]，電機子電流 \(I_M [A]\)としたとき，誘導起電力 E [V]，並びに同期リアクタンスによる電圧降下 \(j x_s I_M [V]\)の関係を示すベクトル図として，正しいものを次の(1)～(5)のうちから一つ選べ。なお，同期リアクタンスの大きさに対して巻線抵抗は十分小さいとみなせるものとする。
