2023年度下期 第三種電気主任技術者（電験三種）機械 第17問

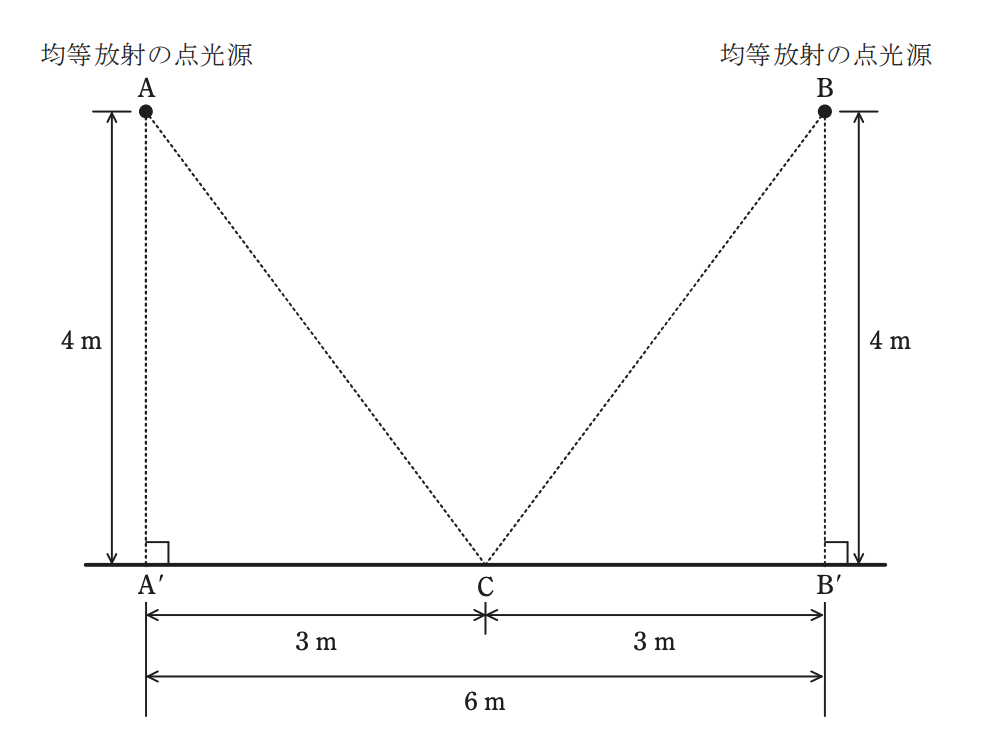

どの方向にも光度が等しい均等放射の点光源がある。この点光源の全光束は15 000 lmである。この点光源二つ(A及びB)を屋外で図のように配置した。地面から点光源までの高さはいずれも4 mであり，AとBとの距離は6 mである。次の(a)及び(b)の問に答えよ。ただし，考える空間には，A及びB以外に光源はなく，地面や周囲などからの反射光の影響もないものとする。
(a) 図において，点光源Aのみを点灯した。Aの直下の地面A'点における水平面照度の値[lx]として，最も近いものを次の(1)～(5)のうちから一つ選べ。
(b) 図において，点光源Aを点灯させたまま，点光源Bも点灯した。このとき，地面C点における水平面照度の値[lx]として，最も近いものを次の(1)～(5)のうちから一つ選べ。
（一般財団法人 電気技術者試験センター より）
