2023年度下期「過去問」

第三種電気主任技術者（電験三種）機械（問題13/18）

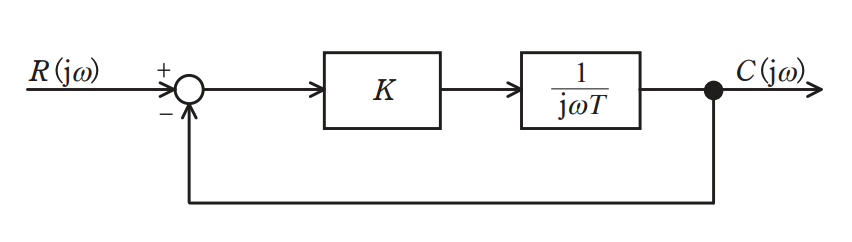

図に示すようなフィードバック制御系がある。閉ループ周波数伝達関数

\(W(j\omega)=\dfrac{C(j\omega)}{R(j\omega)}\)

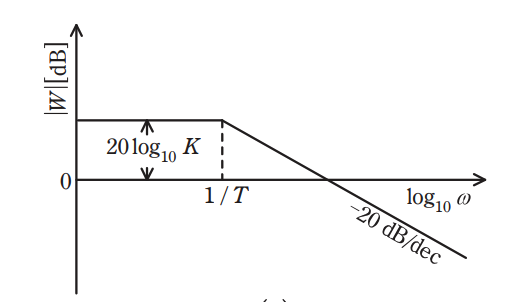

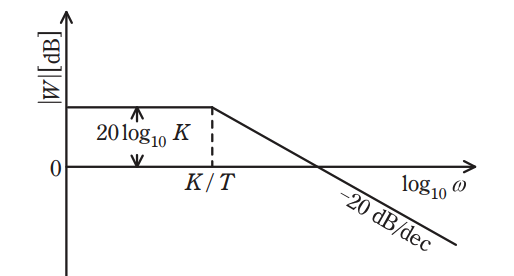

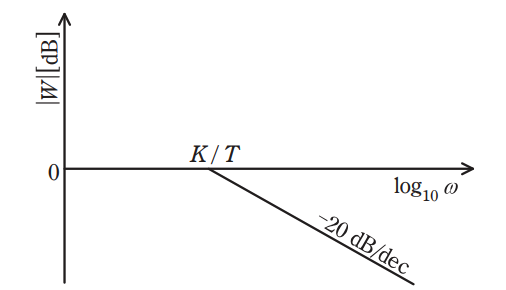

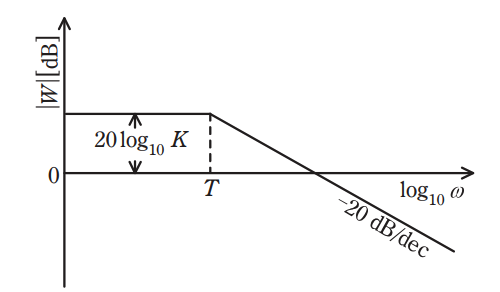

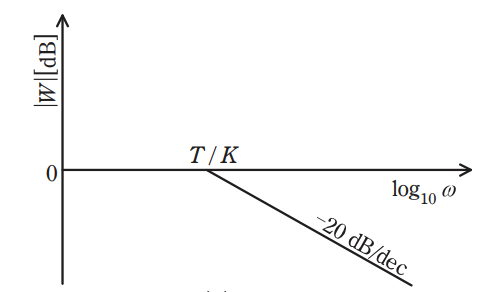

のボード線図の折線近似ゲイン特性として，最も近いものを次の(1)～(5)のうちから一つ選べ。ただし，\(\omega\) は角周波数[rad/s]を表す。
