2024年度上期「過去問」

第三種電気主任技術者（電験三種）理論（問題13/18）

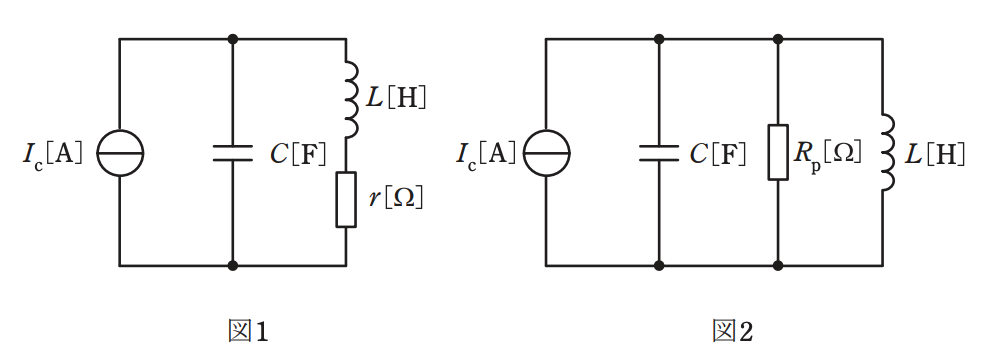

図1は，静電容量 \(C\) [F]のコンデンサとコイルからなる共振回路の等価回路である。このようにコイルに内部抵抗 \(r\) [Ω]が存在する場合は，インダクタンス \(L\) [H]と抵抗 \(r\) [Ω]の直列回路として表すことができる。この直列回路は，コイルの抵抗 \(r\) [Ω]が，誘導性リアクタンス \(\omega L\) [Ω]に比べて十分小さいものとすると，図2のように，等価抵抗 \(R_{\mathrm{p}}\) [Ω]とインダクタンス \(L\) [H]の並列回路に変換することができる。このときの等価抵抗 \(R_{\mathrm{p}}\) [Ω]の値を表す式として，正しいのは次のうちどれか。
ただし，\(I_{\mathrm{c}}\) [A]は電流源の電流を表す。
