2024年度上期「過去問」

第三種電気主任技術者（電験三種）理論（問題1/18）

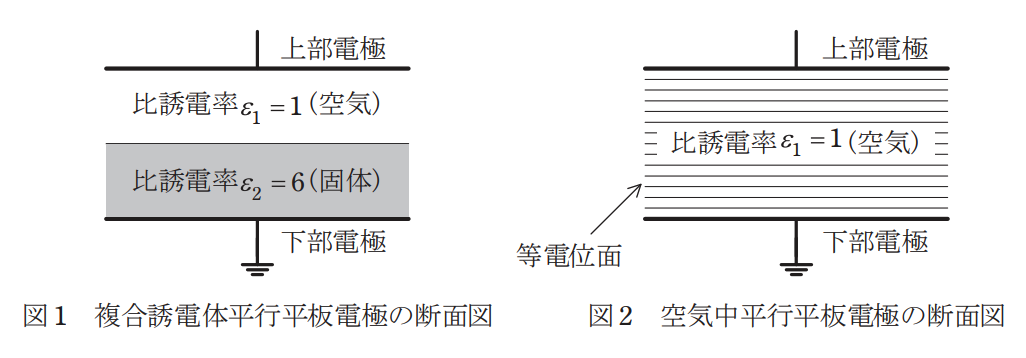

図 1 に示すような，空気を含む二つの誘電体からなる平行平板電極がある。この下部電極を接地し，上部電極に電圧を加えたときの電極間の等電位線の分布を示す断面図として，正しいものを次の(1)～(5)のうちから一つ選べ。
ただし，誘電体の導電性及び電極と誘電体の端効果は無視できるものとする。参考までに固体誘電体を取り除いた，空気中平行平板電極の場合の等電位線の分布を図 2 に示す。
