2024年度上期 第三種電気主任技術者（電験三種）理論 第17問

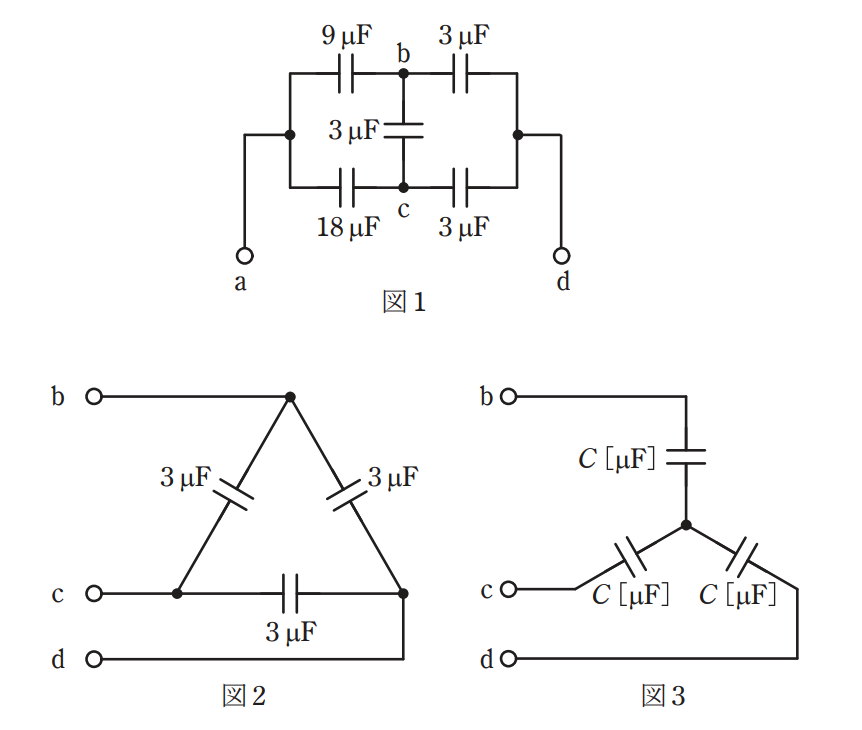

(a) 端子 b-c-d間は図2のように△結線で接続されている。これを図3のようにY結線に変換したとき，電気的に等価となるコンデンサ C の値[μF]として，最も近いものを次の(1)～(5)のうちから一つ選べ。

• 1．（ア）1.0
• 2．（ア）2.0
• 3．（ア）4.5
• 4．（ア）6.0
• 5．（ア）9.0

(b) 図3を用いて，図1の端子b-c-d間をY結線回路に変換したとき，図1の端子a-d間の合成静電容量 C0 の値[μF]として，最も近いものを次の(1)～(5)のうちから一つ選べ。

• 1．（ア）3.0
• 2．（ア）4.5
• 3．（ア）4.8
• 4．（ア）6.0
• 5．（ア）9.0
