2023年度下期「過去問」

第三種電気主任技術者（電験三種）電力（問題9/17）

次の文章は，送電線路における架空地線に関する記述である。

送電線路の鉄塔の上部に十分な強さをもった（ア）を張り，鉄塔を通じて接地したものを架空地線といい，送電線への直撃雷を防止するために設置される。

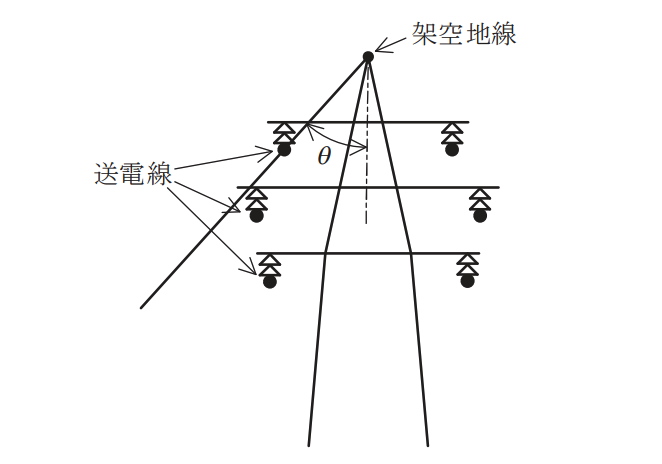

図において，架空地線と送電線とを結ぶ直線と，架空地線から下ろした鉛直線との間の角度θを（イ）と呼んでいる。この角度が（ウ）ほど直撃雷を防止する効果が大きい。

架空地線や鉄塔に直撃雷があった場合，鉄塔から送電線に（エ）を生じることがある。これを防止するために，鉄塔の接地抵抗を小さくするような対策が講じられている。

上記の記述中の空白箇所(ア)～(エ)に当てはまる組合せとして，正しいものを次の(1)～(5)のうちから一つ選べ。
