2023年度下期 第三種電気主任技術者（電験三種）電力 第16問

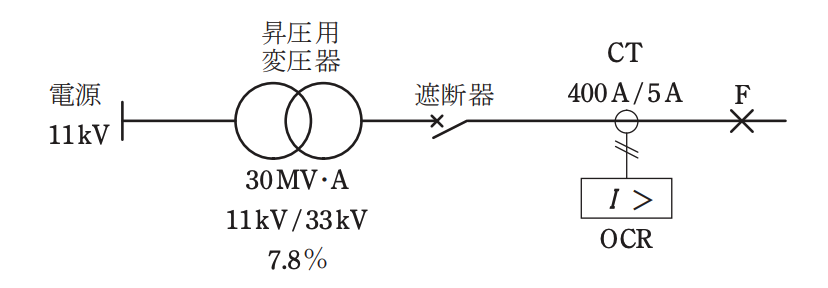

図のような系統において，昇圧用変圧器の容量は 30 MV･A，変圧比は 11 kV/33 kV，百分率インピーダンスは自己容量基準で 7.8 ％，計器用変流器(CT)の変流比は 400 A/5 A である。系統の点 F において，三相短絡事故が発生し，1 800 A の短絡電流が流れたとき，次の(a)及び(b)の問に答えよ。
ただし，CT の磁気飽和は考慮しないものとする。
(a) 系統の基準容量を 10 MV･A としたとき，事故点 F から電源側をみた百分率インピーダンスの値[%]として，最も近いものを次の(1)～(5)のうちから一つ選べ。
(b) 過電流継電器(OCR)を 0.09 s で動作させるには，OCR の電流タップ値を何アンペアの位置に整定すればよいか，正しいものを次の(1)～(5)のうちから一つ選べ。

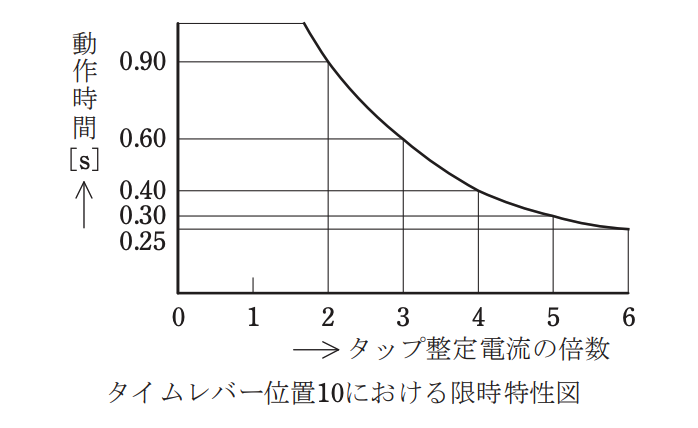

ただし，OCR のタイムレバー位置は 3 に整定されており，タイムレバー位置 10 における限時特性は図示のとおりである。
（一般財団法人 電気技術者試験センター より）
