2023年度下期 第三種電気主任技術者（電験三種）電力 第17問

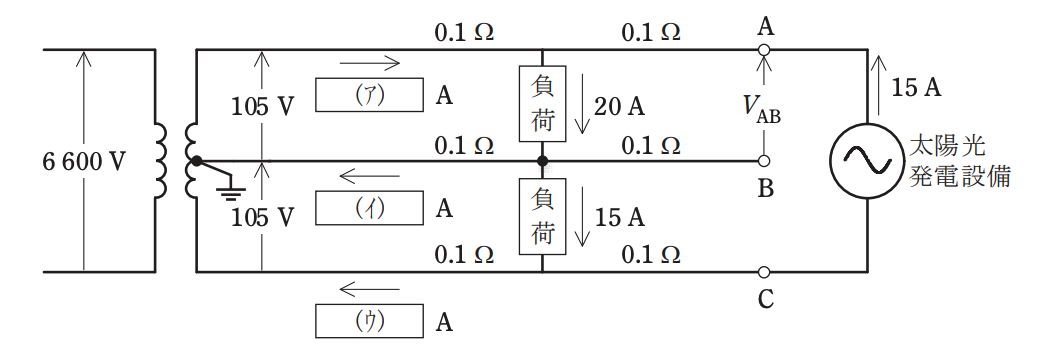

図のような単相 3 線式配電線路がある。系統の中間点に図のとおり負荷が接続されており，末端の AC 間に太陽光発電設備が逆変換装置を介して接続されている。各部の電圧及び電流が図に示された値であるとき，次の(a)及び(b)の問に答えよ。
ただし，図示していないインピーダンスは無視するとともに，線路のインピーダンスは抵抗であり，負荷の力率は 1，太陽光発電設備は発電出力電流(交流側)15 A，力率 1 で一定とする。
(a) 図中の回路の空白箇所(ｱ)～(ｳ)に流れる電流の値[A]の組合せとして，正しいものを次の(1)～(5)のうちから一つ選べ。
(b) 図中 AB 間の端子電圧 \(V_{AB}\) の値[V]として，最も近いものを次の(1)～(5)のうちから一つ選べ。
（一般財団法人 電気技術者試験センター より）
