2023年度下期「過去問」

第三種電気主任技術者（電験三種）電力（問題13/17）

単相 2 線式及び単相 3 線式の線路での電力損失について，次の問に答えよ。

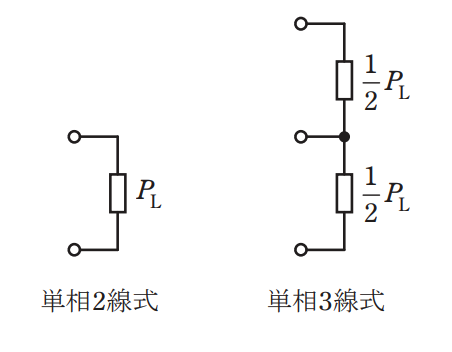

下図のように，単相 100 V の抵抗負荷に単相 2 線式及び単相 3 線式の低圧配電方式で送電する。負荷の総容量は同一であり，3 線式の場合，負荷は図のように線間に均等分割されるものとする。単相 2 線式での線路の抵抗損を 1 とすると，

単相 3 線式の線路の抵抗損は \(\frac{1}{5}\)であった。このとき，単相 2 線式での線路の 1 線当たりの抵抗に対して，単相 3 線式での線路の 1 線当たりの抵抗はどのような大きさとなるか。最も近いものを次の(1)～(5)のうちから一つ選べ。
