2024年度下期「過去問」

第三種電気主任技術者（電験三種）理論（問題13/18）

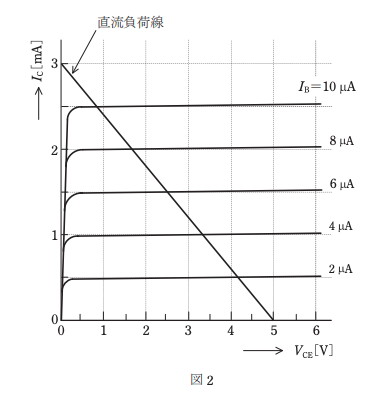

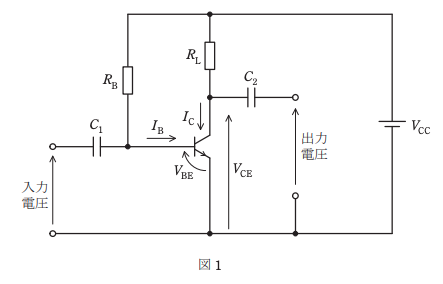

図 1 は，固定バイアス回路を用いた，\(R_{\mathrm{B}}\) の値が未知のエミッタ接地トランジスタ増幅回路である。図 2 は，この増幅回路で用いているトランジスタのコレクタ－エミッタ間電圧 \(V_{\mathrm{CE}}\) とコレクタ電流 \(I_{\mathrm{C}}\) との関係を予め調べ示した静特性である。ただし，五つのベース電流の値 \(I_{\mathrm{B}}\) [\(\mu\)A]のみに対する曲線であり，増幅回路の負荷抵抗 \(R_{\mathrm{L}}\) の負荷線も重ねて示している。今，増幅回路の動作点を測定したところ \(V_{\mathrm{CE}}=3.0\) V であった。抵抗 \(R_{\mathrm{B}}\) の値[MΩ]として最も近いものを次の(1)～(5)のうちから一つ選べ。
ただし，ベース－エミッタ間電圧 \(V_{\mathrm{BE}}\) を 0.7 V としてよい。なお，\(C_1\)，\(C_2\) は結合コンデンサであり，\(V_{\mathrm{CC}}\) は直流電圧源である。
