2024年度下期「過去問」第三種電気主任技術者（電験三種）理論（問題15/18）

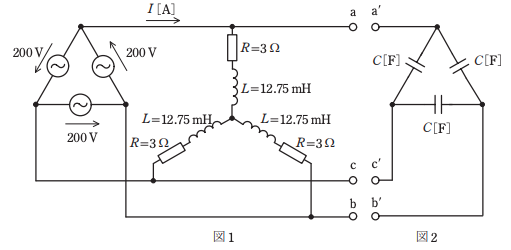

図1 のように，相電圧 200 V，周波数 50 Hz の対称三相交流電源に，抵抗とインダクタンスからなる三相平衡負荷を接続した交流回路がある。次の(a)及び(b)の問に答えよ。
(a) 図1 の回路において，負荷電流 I の値[A]として，最も近いものを次の(1)～(5)のうちから一つ選べ。
(b) 図2 のように，静電容量 C [F]のコンデンサをΔ結線して，その端子 a'，b' 及び c'をそれぞれ図1 の端子 a，b 及び c に接続した。その結果，三相交流電源から見た負荷の力率は 1 になったという。静電容量 C の値[F]として，最も近いものを次の(1)～(5)のうちから一つ選べ。
（一般財団法人 電気技術者試験センター より ）
