2024年度下期「過去問」

第三種電気主任技術者（電験三種）理論（問題16/18）

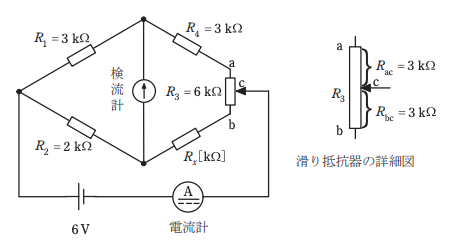

図のブリッジ回路を用いて，未知抵抗 \(R_x\) を測定したい。抵抗 \(R_1 3 kΩ\)，\(R_2 2 kΩ\)，\(R_4 3 kΩ\)とし，\(R_3 6 kΩ\)の滑り抵抗器の接触子の接点 C をちょうど中央に調整したとき（\(R_{ac} = R_{bc} = 3 kΩ）\)ブリッジが平衡したという。次の(a)及び(b)の問に答えよ。
ただし，直流電圧源は 6 V とし，電流計の内部抵抗は無視できるものとする。
