2024年度下期 第三種電気主任技術者（電験三種）理論 第18問

(a) 演算増幅器の特徴に関する記述として，誤っているものを次の(1)～(5)のうちから一つ選べ。

• 1．アナログ IC の一種である。
• 2．入力インピーダンスが小さくて出力インピーダンスが大きい。
• 3．反転並びに非反転の二つの入力端子と一つの出力端子がある。
• 4．入力端子間の電圧のみを増幅して出力する。
• 5．増幅度が非常に大きい。

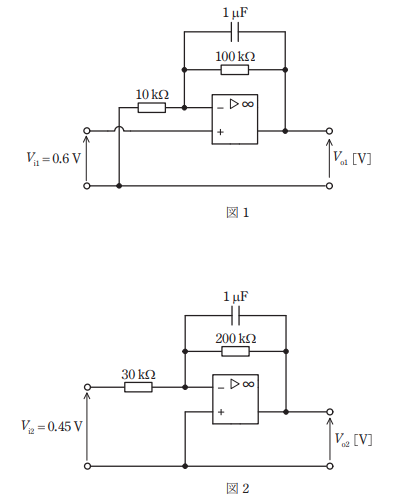

(b) 図1及び図2のような直流増幅回路がある。それぞれの出力電圧 \(V_{o1}\)，\(V_{o2}\)の値[V]の組合せとして，正しいものを次の(1)～(5)のうちから一つ選べ。ただし，演算増幅器は理想的なものとし， \(V_{i1} = 0.6 V\) 及び \(V_{i2} = 0.45 V\) は直流の入力電圧である。

• 1．\(V_{o1}\) 6.6，\(V_{o2}\) -3.0
• 2．\(V_{o1}\) 6.6，\(V_{o2}\) 3.0
• 3．\(V_{o1}\) -6.6，\(V_{o2}\) 3.0
• 4．\(V_{o1}\) -4.5，\(V_{o2}\) 9.0
• 5．\(V_{o1}\) 4.5，\(V_{o2}\) -9.0
