2023年度上期 第三種電気主任技術者（電験三種）理論 第18問

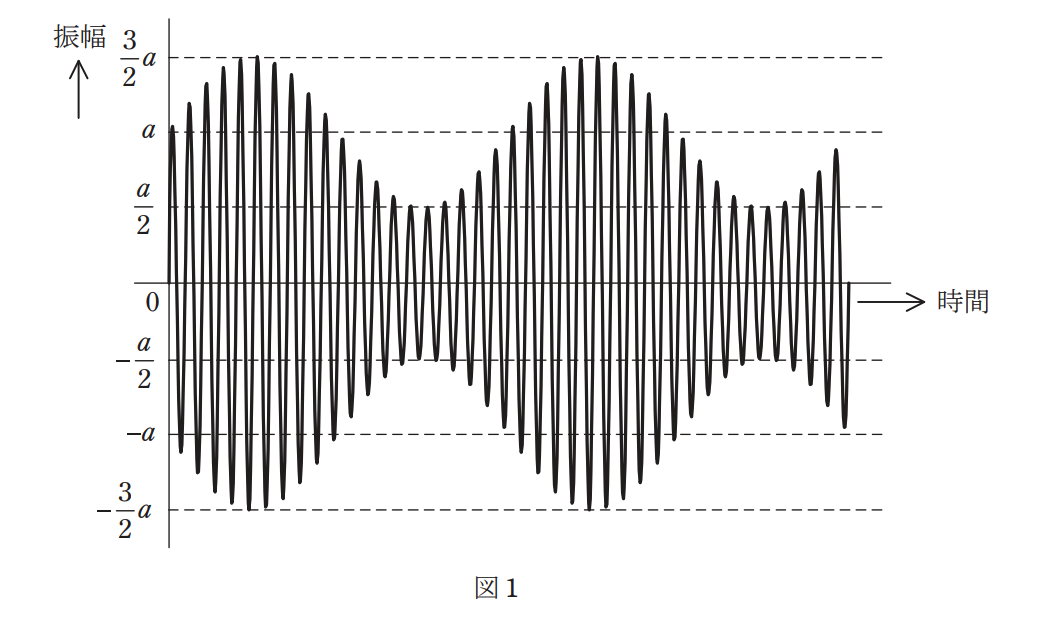

(a) 図1の波形は，正弦波である信号波によって搬送波の振幅を変化させて得られた変調波を表している。この変調波の変調度の値として，最も近いものを次の(1)～(5)のうちから一つ選べ。

• 1．0.33
• 2．0.5
• 3．1.0
• 4．2.0
• 5．3.0

(b) 次の文章は，直線検波回路に関する記述である。

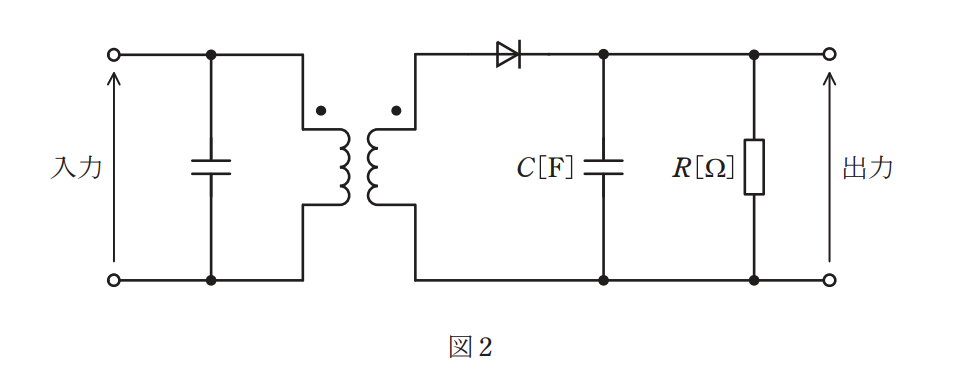

振幅変調した変調波の電圧を，図2の復調回路に入力して復調したい。コンデンサ C [F]と抵抗 R [Ω]を並列接続した合成インピーダンスの両端電圧に求められることは，信号波の成分が（ア）ことと，搬送波の成分が（イ）ことである。そこで，合成インピーダンスの大きさは，信号波の周波数に対してほぼ抵抗 R [Ω]となり，搬送波の周波数に対して十分に（ウ）なくてはならない。
上記の記述中の空白箇所(ア)～(ウ)に当てはまる組合せとして，正しいものを次の(1)～(5)のうちから一つ選べ。

• 1．(ア)ある （イ）なくなる （ウ）大きく
• 2．(ア)ある （イ）なくなる （ウ）小さく
• 3．(ア)なくなる （イ）ある （ウ）小さく
• 4．(ア)なくなる （イ）なくなる （ウ）小さく
• 5．(ア)なくなる （イ）ある （ウ）大きく
