2023年度上期「過去問」

第三種電気主任技術者（電験三種）理論（問題16/18）

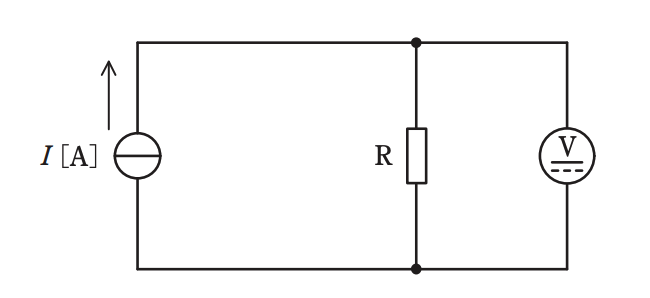

内部抵抗が 15 kΩの 150 V 測定端子と内部抵抗が 10 kΩの 100 V 測定端子をもつ永久磁石可動コイル形直流電圧計がある。この直流電圧計を使用して，図のように，電流 \(I\) [A]の定電流源で電流を流して抵抗 \(R\) の両端の電圧を測定した。
測定 I：150 V の測定端子で測定したところ，直流電圧計の指示値は 101.0 V であった。
測定Ⅱ：100 V の測定端子で測定したところ，直流電圧計の指示値は 99.00 V であった。
次の(a)及び(b)の問に答えよ。 ただし，測定に用いた機器の指示値に誤差はないものとする。
