2023年度上期「過去問」

第三種電気主任技術者（電験三種）理論（問題14/18）

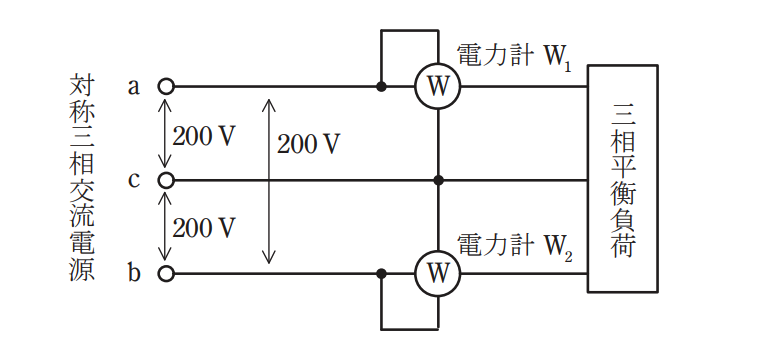

図のように，線間電圧 200 V の対称三相交流電源から三相平衡負荷に供給する電力を二電力計法で測定する。2 台の電力計 \(W_1\) 及び \(W_2\) を正しく接続したところ，電力計 \(W_2\) の指針が逆振れを起こした。電力計 \(W_2\) の電圧端子の極性を反転して接続した後，2 台の電力計の指示値は，電力計 \(W_1\) が 490 W，電力計 \(W_2\) が 25 W であった。このときの対称三相交流電源が三相平衡負荷に供給する電力の値[W]として，最も近いものを次の(1)～(5)のうちから一つ選べ。
ただし，三相交流電源の相回転は a，b，c の順とし，電力計の電力損失は無視できるものとする。
