2023年度上期「過去問」

第三種電気主任技術者（電験三種）理論（問題11/18）

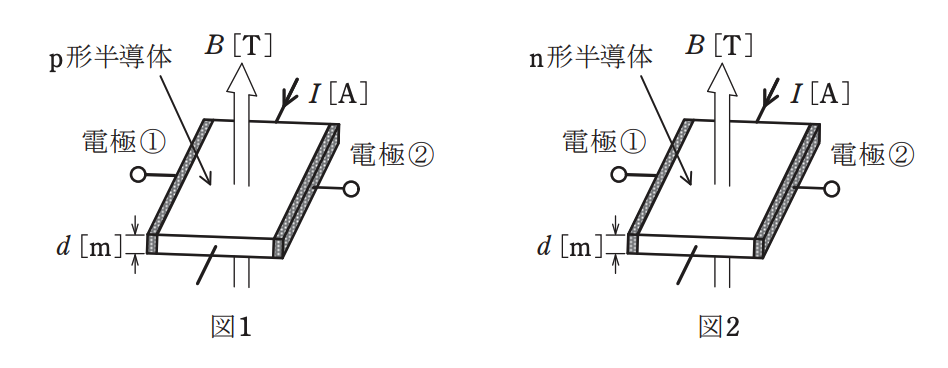

次の文章は，図 1 及び図 2 に示す原理図を用いてホール素子の動作原理について述べたものである。図 1 に示すように，p 形半導体に直流電流 \(I\,[\mathrm{A}]\)を流し，半導体の表面に対して垂直に下から上向きに磁束密度 \(B\,[\mathrm{T}]\)の平等磁界を半導体にかけると，半導体内の正孔は進路を曲げられ，電極①には (ｱ) 電荷，電極②には (ｲ) 電荷が分布し，半導体の内部に電界が生じる。また，図 2 の n 形半導体の場合は，電界の方向は p 形半導体の方向と (ｳ) である。この電界により，電極①-②間にホール電圧 \(V_{\mathrm{H}}=R_{\mathrm{H}}\times\) (エ) \([\mathrm{V}]\)が発生する。
ただし，d [m]は半導体の厚さを示し， \(R_{\mathrm{H}}\) は比例定数 [\(m^3 /C\)] である。
