2023年度上期「過去問」

第三種電気主任技術者（電験三種）理論（問題10/18）

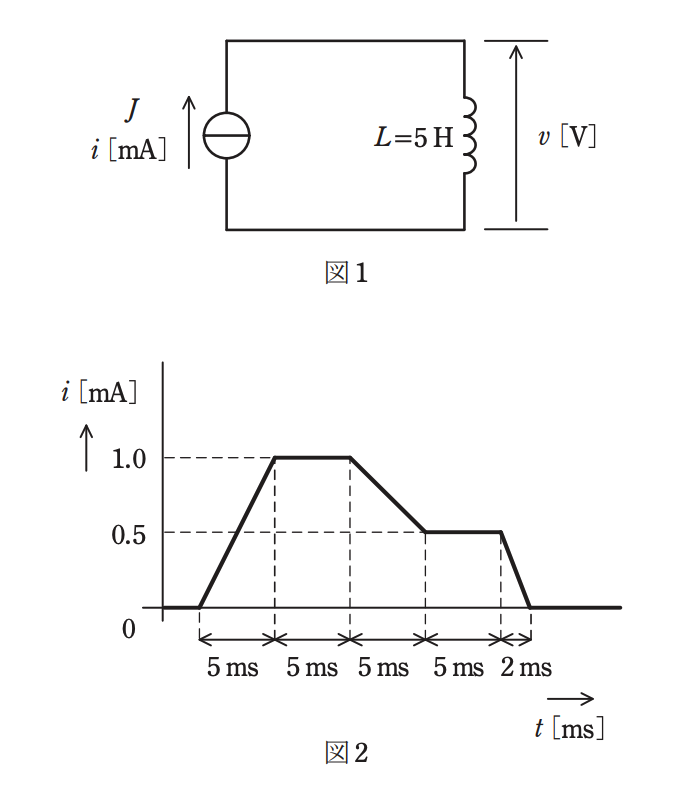

図 1 のように，インダクタンス \(L=5\,\mathrm{H}\) のコイルに直流電流源 \(J\) が電流 \(i\,[\mathrm{mA}]\)を供給している回路がある。電流 \(i\,[\mathrm{mA}]\)は図 2 のような時間変化をしている。このとき，コイルの端子間に現れる電圧の大きさ \(|v|\)の最大値[V]として，最も近いものを次の(1)～(5)のうちから一つ選べ。
