2024年度上期「過去問」

第三種電気主任技術者（電験三種）電力（問題17/17）

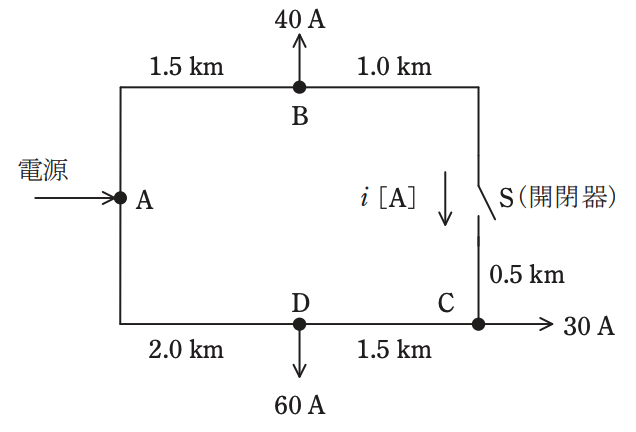

図のような系統構成の三相 3 線式配電線路があり，開閉器 S は開いた状態にある。各配電線の B 点，C 点，D 点には図のとおり負荷が接続されており，各点の負荷電流は B 点 40 A，C 点 30 A，D 点 60 A 一定とし，各負荷の力率は 100 ％とする。
各区間のこう長は A-B 間 1.5 km，B-S(開閉器)間 1.0 km，S(開閉器)-C 間 0.5 km，C-D 間 1.5 km，D-A 間 2.0 km である。
ただし，電線 1 線当たりの抵抗は 0.2 Ω/km とし，リアクタンスは無視するものとして，次の(a)及び(b)の問に答えよ。
