2024年度上期 第三種電気主任技術者（電験三種）電力 第12問

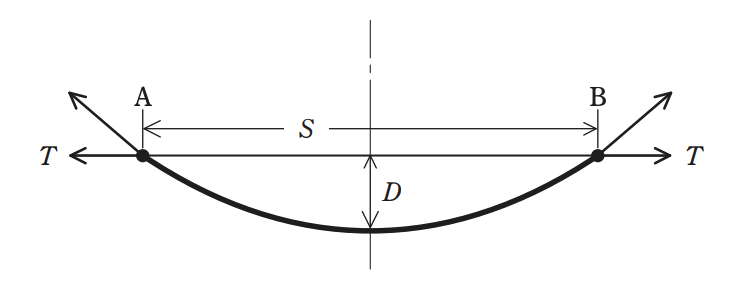

図のように高低差のない支持点 A，B で，径間長 \(S\) の架空送電線において，架線の水平張力 \(T\) を調整してたるみ \(D\) を 10 ％小さくし，電線地上高を高くしたい。この場合の水平張力の値として，正しいものを次の(1)～(5)のうちから一つ選べ。ただし，両側の鉄塔は十分な強度があるものとする。

• 1．\(0.9^2T\)
• 2．\(0.9T\)
• 3．\(\dfrac{T}{\sqrt{0.9}}\)
• 4．\(\dfrac{T}{0.9}\)
• 5．\(\dfrac{T}{0.9^2}\)

解答する

（一般財団法人　電気技術者試験センター　より）
