2024年度上期「過去問」

第三種電気主任技術者（電験三種）電力（問題10/17）

次の文章は，マーレーループ法に関する記述である。

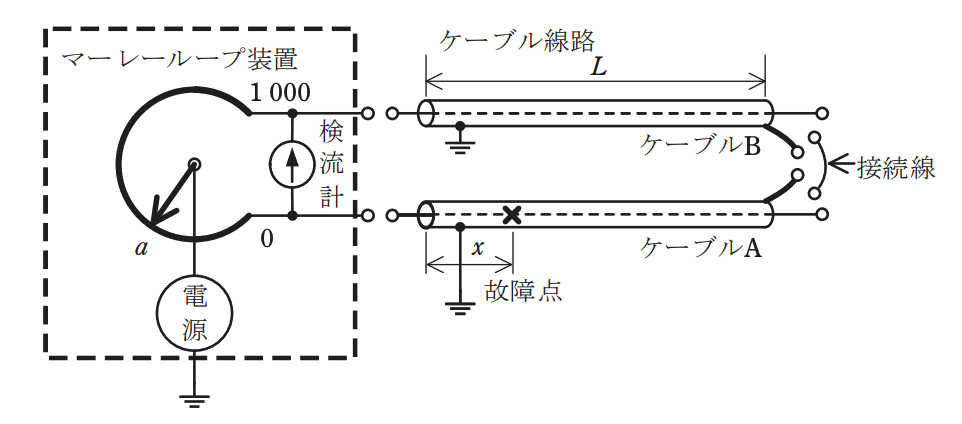

マーレーループ法はケーブル線路の故障点位置を標定するための方法である。この基本原理は (ｱ) ブリッジに基づいている。図に示すように，ケーブル Aの一箇所においてその導体と遮へい層の間に地絡故障を生じているとする。この場合に故障点の位置標定を行うためには，マーレーループ装置を接続する箇所の逆側端部において，絶縁破壊を起こしたケーブル Aと，これに並行する絶縁破壊を起こしていないケーブル Bの (ｲ) どうしを接続して，ブリッジの平衡条件を求める。ケーブル線路長を \(L\)，マーレーループ装置を接続した端部側から故障点までの距離を \(x\)，ブリッジの全目盛を 1 000，ブリッジが平衡したときのケーブル Aに接続されたブリッジ端子までの目盛の読みを \(a\) としたときに，故障点までの距離 \(x\) は (ｳ) で示される。
なお，この原理上，故障点の地絡抵抗が (ｴ) ことがよい位置標定精度を得るうえで必要である。
ただし，ケーブル A，Bは同一仕様，かつ，同一長とし，また，マーレーループ装置とケーブルの接続線，及びケーブルどうしの接続線のインピーダンスは無視するものとする。
