2023年度下期 第三種電気主任技術者（電験三種）理論 第5問

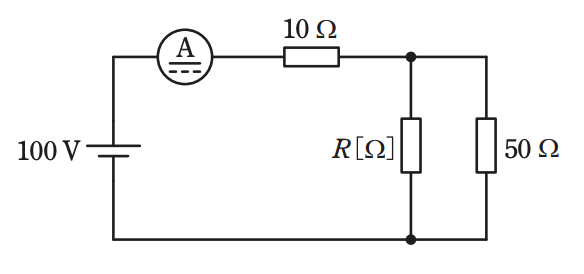

図に示す直流回路は，100 V の直流電圧源に直流電流計を介して 10Ω の抵抗が接続され，50Ω の抵抗と抵抗 \(R\)[Ω]が接続されている。電流計は 5 A を示している。抵抗 \(R\)[Ω]で消費される電力の値[W]として，最も近いものを次の(1)～(5)のうちから一つ選べ。なお，電流計の内部抵抗は無視できるものとする。
（一般財団法人 電気技術者試験センター より）
図に示す直流回路は，100 V の直流電圧源に直流電流計を介して 10Ω の抵抗が接続され，50Ω の抵抗と抵抗 \(R\)[Ω]が接続されている。電流計は 5 A を示している。抵抗 \(R\)[Ω]で消費される電力の値[W]として，最も近いものを次の(1)～(5)のうちから一つ選べ。なお，電流計の内部抵抗は無視できるものとする。
（一般財団法人 電気技術者試験センター より）
