2023年度下期「過去問」

第三種電気主任技術者（電験三種）理論（問題16/18）

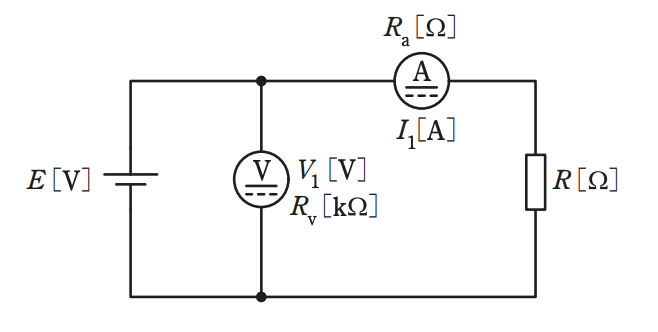

図のように，電源 E [V]，負荷抵抗 R [Ω]，内部抵抗 \(R_v [kΩ]\)の電圧計及び内部抵抗 \(R_a [Ω]\)の電流計を接続した回路がある。この回路において，電圧計及び電流計の指示値がそれぞれ \(V_1\) [V]，\(I_1\) [A]であるとき，次の(a)及び(b)の問に答えよ。ただし，電圧計と電流計の指示値の積を負荷抵抗 R [Ω]の消費電力の測定値とする。
