2023年度下期「過去問」

第三種電気主任技術者（電験三種）理論（問題17/18）

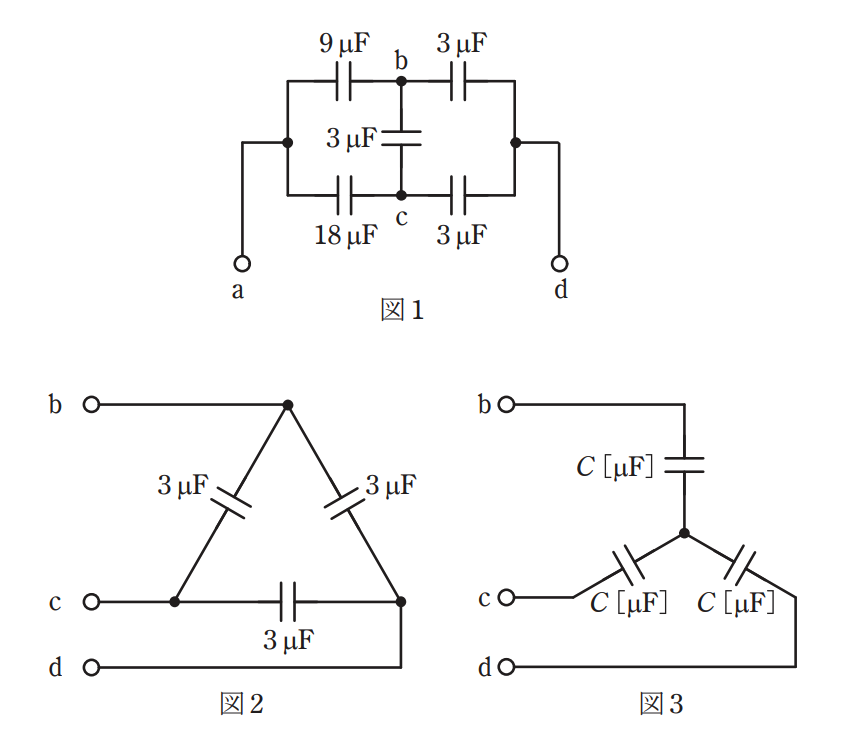

(a) 端子 b-c-d 間は図2のように△結線で接続されている。これを図3のようにY結線に変換したとき，電気的に等価となるコンデンサ \(C\) の値[\(\mu\mathrm{F}\)]として，最も近いものを次の(1)～(5)のうちから一つ選べ。

(b) 図3を用いて，図1の端子 b-c-d 間をY結線回路に変換したとき，図1の端子 a-d 間の合成静電容量 \(C_{0}\) の値[\(\mu\mathrm{F}\)]として，最も近いものを次の(1)～(5)のうちから一つ選べ。
