2023年度下期「過去問」

第三種電気主任技術者（電験三種）法規（問題13/13）

(a) 次の記述中の空白箇所(ｱ)～(ｴ)に当てはまる組合せとして，正しいものを次の(1)～(5)のうちから一つ選べ。
① 電気事業法第 39 条(事業用電気工作物の維持)において，事業用電気工作物の損壊により（ア）者又は配電事業者の電気の供給に著しい支障を及ぼさないようにすることが規定されている。
② ｢電気関係報告規則｣において，（イ）を設置する者は，（ア），配電事業又は特定送配電事業の用に供する電気工作物と電気的に接続されている電圧（ウ）V以上の（イ）の破損又は（イ）の誤操作若しくは（イ）を操作しないことにより（ア）者，配電事業者又は特定送配電事業者に供給支障を発生させた場合，電気工作物の設置の場所を管轄する産業保安監督部長に事故報告をしなければならないことが規定されている。

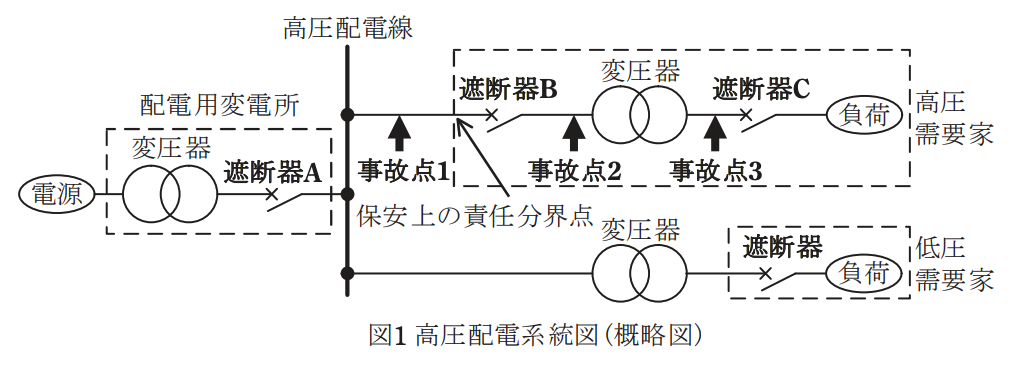

③ 図 1 に示す高圧配電系統により高圧需要家が受電している。事故点 1，事故点 2 又は事故点 3 のいずれかで短絡等により高圧配電系統に供給支障が発した場合，②の報告対象となるのは（エ）である。

(b) 次の記述中の空白箇所(ｱ)～(ｴ)に当てはまる組合せとして，正しいものを次の(1)～(5)のうちから一つ選べ。
① 受電設備を含む配電系統において，過負荷又は短絡あるいは地絡が生じたとき，供給支障の拡大を防ぐため，事故点直近上位の遮断器のみが動作し，他の遮断器は動作しないとき，これらの遮断器の間では（ア）がとられているという。

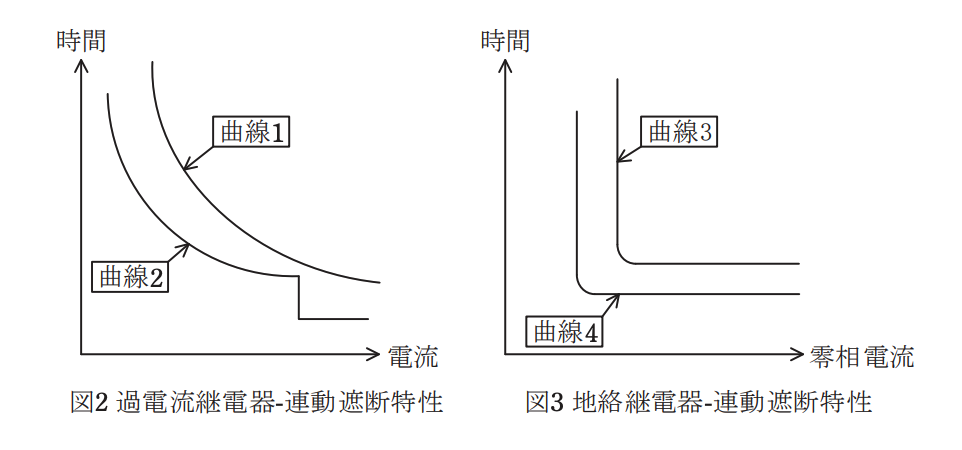

② 図 2 は，図 1 の高圧需要家の事故点 2 又は事故点 3 で短絡が発生した場合の過電流と遮断器(遮断器 A 及び遮断器 B)の継電器動作時間の関係を示したものである。（ア）がとられている場合，遮断器 B の継電器動作特性曲線は，（イ）である。
③ 図 3 は，図 1 の高圧需要家の事故点 2 で地絡が発生した場合の零相電流と遮断器(遮断器 A 及び遮断器 B)の継電器動作時間の関係を示したものである。（ア）がとられている場合，遮断器 B の継電器動作特性曲線は，（ウ）である。また，地絡の発生箇所が零相変流器より負荷側か電源側かを判別するため（エ）の使用が推奨されている。
