2025年度上期 第三種電気主任技術者（電験三種）機械 第18問

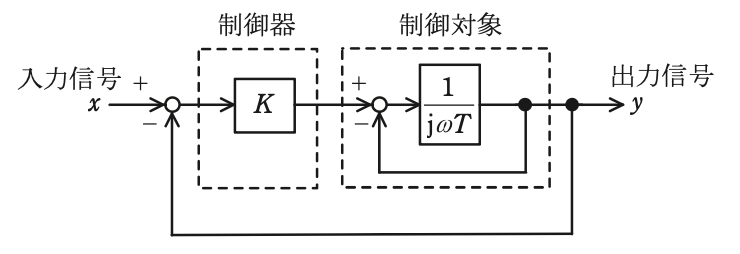

(a) 図において，\(K=2\)，\(T=0.5\)として，入力信号からフィードバック信号までの一巡伝達関数(開ループ伝達関数)を表す式を計算し，正しいものを次の(1)～(5)から一つ選べ。

• 1．\(\dfrac{2}{1-j\omega 0.5}\)
• 2．\(\dfrac{2}{1+j\omega 0.5}\)
• 3．\(\dfrac{1}{1+j\omega 0.5}\)
• 4．\(\dfrac{2}{3-j\omega 0.5}\)
• 5．\(\dfrac{2}{3+j\omega 0.5}\)

(b) (a)で求めた一巡伝達関数において，\(\omega\)を変化させることで得られるベクトル軌跡はどのような曲線を描くか，最も近いものを次の(1)～(5)のうちから一つ選べ。

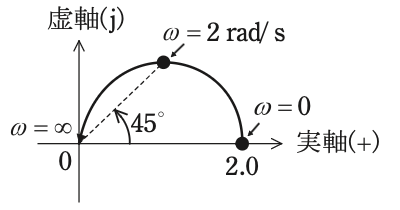

• 1．

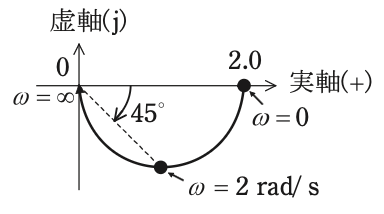

• 2．

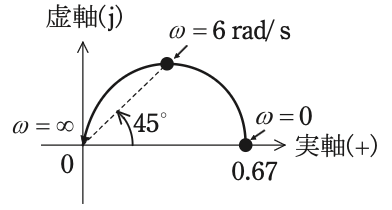

• 3．

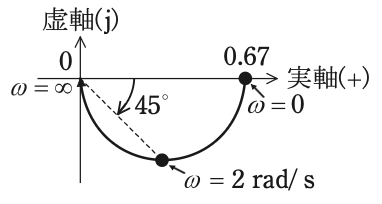

• 4．

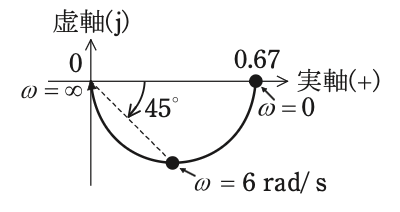

• 5．
