2025年度上期「過去問」第三種電気主任技術者（電験三種）機械（問題16/18）

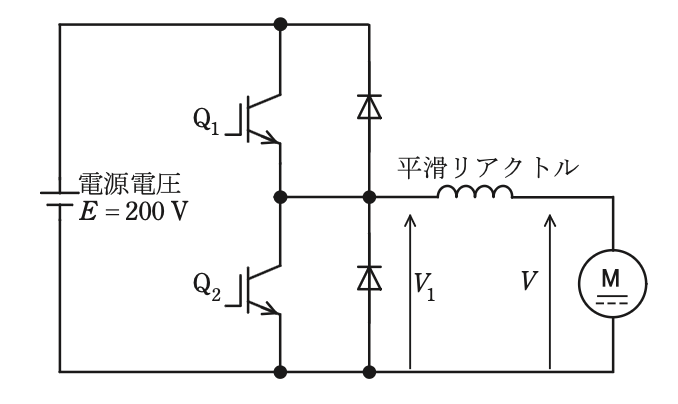

図のように他励直流機を直流チョッパで駆動する。電源電圧は E = 200 V で一定とし，直流機の電機子電圧を V とする。IGBT \(Q_1\) 及び \(Q_2\) をオンオフ動作させるときのスイッチング周波数は 500 Hz であるとする。なお，本問では直流機の定常状態だけを扱うものとする。次の(a)及び(b)の問に答えよ。
(a) この直流機を電動機として駆動する場合，\(Q_2\) をオフとし，\(Q_1\) をオンオフ制御することで，V を調整することができる。電圧 \(V_1\) の平均値が 150 V のとき，1 周期の中で \(Q_1\) がオンになっている時間の値[ms]として，最も近いものを次の(1)～(5)のうちから一つ選べ。
(b) \(Q_1\) をオフして \(Q_2\) をオンオフ制御することで，電機子電流の向きを(a)の場合と反対にし，直流機に発電動作(回生制動)をさせることができる。この制御において，スイッチングの 1 周期の間で \(Q_2\) がオンになっている時間が 0.4 ms のとき，この直流機の電機子電圧 V の値[V]として，最も近いものを次の(1)～(5)のうちから一つ選べ。
（一般財団法人 電気技術者試験センター より ）
