2025年度上期「過去問」

第三種電気主任技術者（電験三種）法規（問題12/13）

三相 3 線式配電線路から 6 600 V で受電している三相負荷設備がある。この負荷設備から配電系統へ流出する第 5 調波電流を算出するにあたり，次の(a)及び(b)に答えよ。
ただし，負荷設備は定格容量 500 kV･A で，力率改善用として 6 ％ 直列リアクトル付きコンデンサ設備が設置されており，この負荷設備から発生する第 5 調波電流は，負荷設備の定格電流に対し 15 ％とする。

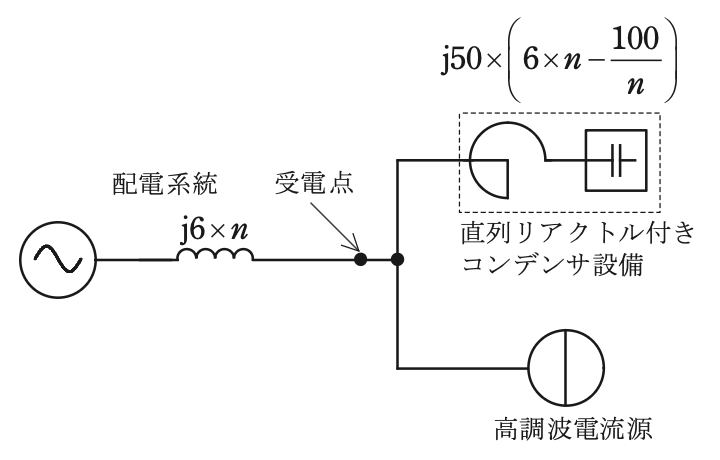

また，受電点よりみた配電線路側の第 n 調波に対するインピーダンスは 10 MV･A 基準で j6×n［％］，コンデンサ設備のインピーダンスは 10 MV･A 基準で \(j50×(6×n-\dfrac{100}{n})\)［％］で表され，発生高調波は定電流源と見なせるものとし，次のような等価回路で表すことができる。
