2024年度上期 第三種電気主任技術者（電験三種）機械 第12問

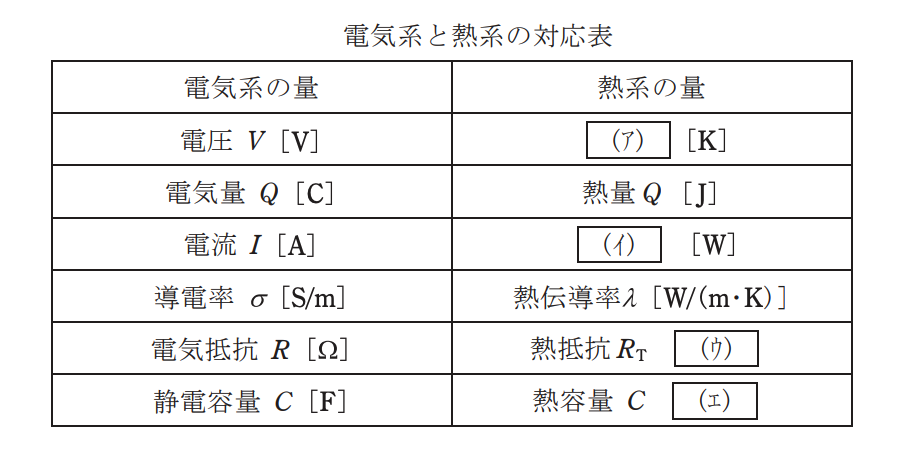

熱の伝導は電気の伝導によく似ている。下記は，電気系の量と熱系の量の対応表である。

下記の記述中の空白箇所(ｱ)～(ｴ)に当てはまる組合せとして，正しいものを次の(1)～(5)のうちから一つ選べ。

• 1．（ア）温度差θ （イ）熱流Φ （ウ）[K/W] （エ）[J/K]
• 2．（ア）熱流Φ （イ）温度差θ （ウ）[J/K] （エ）[K/W]
• 3．（ア）温度差θ （イ）熱流Φ （ウ）[K/J] （エ）[J/K]
• 4．（ア）熱流Φ （イ）温度差θ （ウ）[J/K] （エ）[J/W]
• 5．（ア）温度差θ （イ）熱流Φ （ウ）[K/W] （エ）[J/W]

解答する

（一般財団法人　電気技術者試験センター　より）
