2024年度上期 第三種電気主任技術者（電験三種）機械 第10問

次の文章は，単相半波ダイオード整流回路に関する記述である。

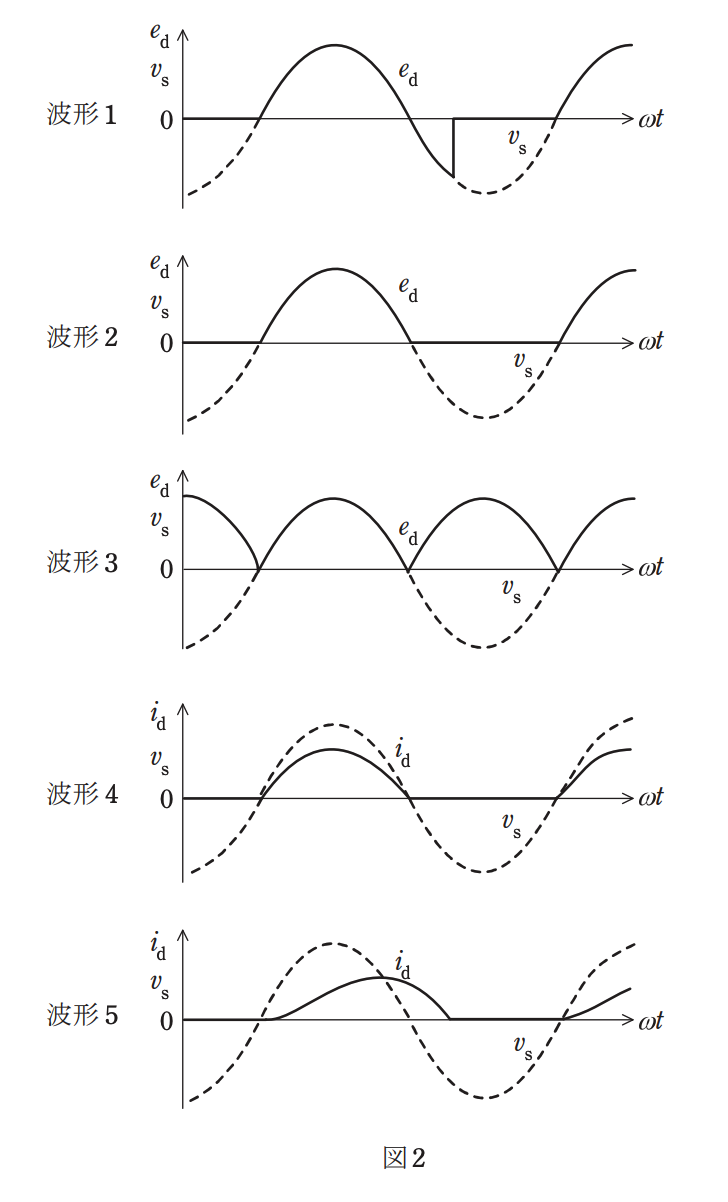

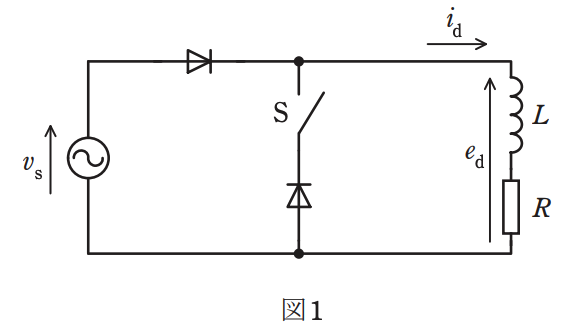

抵抗とリアクトルとを直列接続した負荷に電力を供給する単相半波ダイオード整流回路を図1に示す。スイッチ S を開いて運転したときに，負荷電圧 \(e_{d}\) の波形は図2の(ア)となり，負荷電流 \(i_{d}\) の波形は図2の(イ)となった。次にスイッチ S を閉じ，環流ダイオードを接続して運転したときには，負荷電圧 \(e_{d}\) の波形は図2の(ウ)となり，負荷電流の流れる期間は，スイッチ S を開いて運転したときよりも(エ)。
上記の記述中の空白箇所(ｱ)～(ｴ)に当てはまる組合せとして，正しいものを次の(1)～(5)のうちから一つ選べ。

• 1．（ア）波形2 （イ）波形4 （ウ）波形3 （エ）長くなる
• 2．（ア）波形1 （イ）波形5 （ウ）波形3 （エ）短くなる
• 3．（ア）波形1 （イ）波形5 （ウ）波形2 （エ）長くなる
• 4．（ア）波形1 （イ）波形4 （ウ）波形2 （エ）長くなる
• 5．（ア）波形2 （イ）波形5 （ウ）波形3 （エ）短くなる

解答する

（一般財団法人　電気技術者試験センター　より）
