2023年度上期「過去問」第三種電気主任技術者（電験三種）機械（問題16/18）

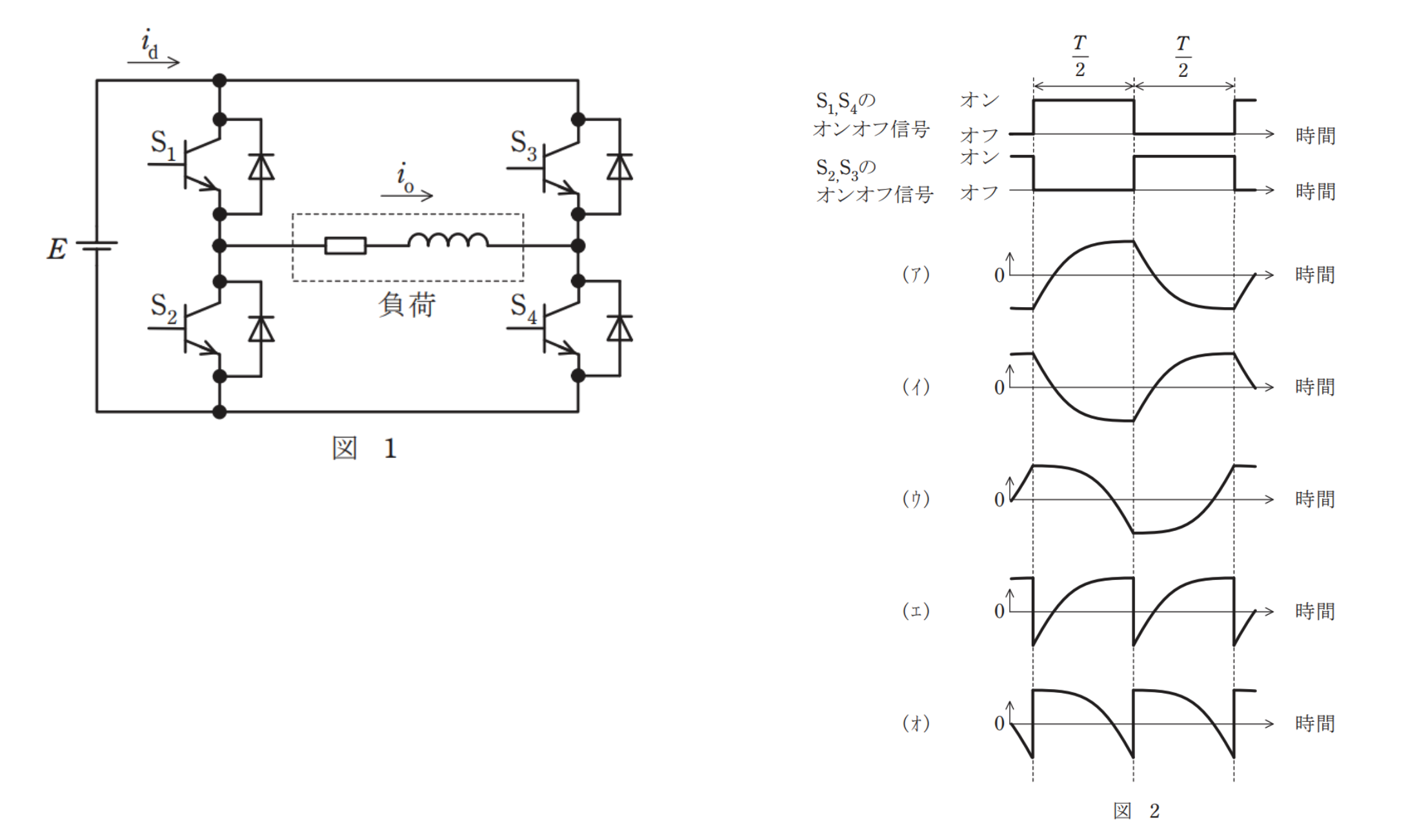

図1は，単相インバータで誘導性負荷に給電する基本回路を示す。負荷電流\(i_{\mathrm{o}}\)と直流電流\(i_{\mathrm{d}}\)は図示する矢印の向きを正の方向として，次の(a)及び(b)の問に答えよ。
(a) 出力交流電圧の1周期に各パワートランジスタが1回オンオフする運転において，図2に示すように，パワートランジスタ\(S_1～S_4\)のオンオフ信号波形に対して，負荷電流\(i_{\mathrm{o}}\)の正しい波形が(ｱ)～(ｳ)，直流電流\(i_{\mathrm{d}}\)の正しい波形が(ｴ)，(ｵ)のいずれかに示されている。その正しい波形の組合せを次の(1)～(5)のうちから一つ選べ。
(b) 単相インバータの特徴に関する記述として，誤っているものを次の(1)～(5)のうちから一つ選べ。
（一般財団法人 電気技術者試験センター より ）
