2023年度上期「過去問」

第三種電気主任技術者（電験三種）機械（問題13/18）

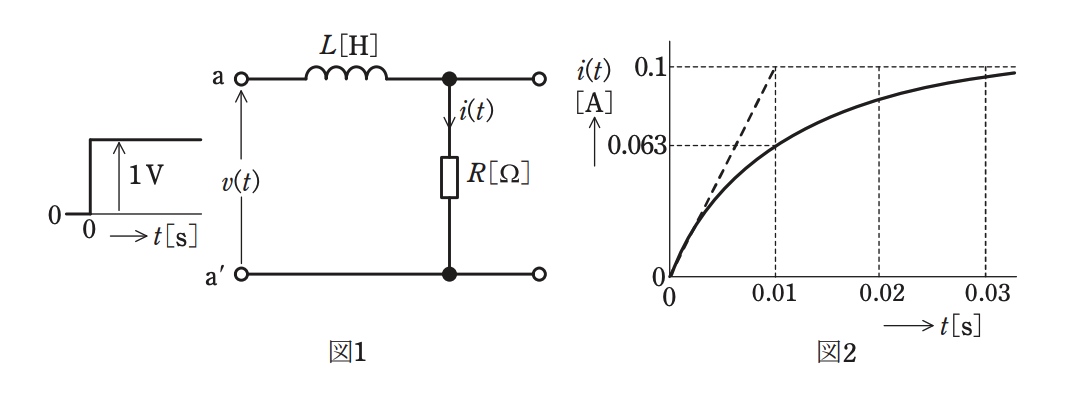

図 1 に示す R-L 回路において，端子 a， a'間に単位階段状のステップ電圧 \(v(t)\)[V]を加えたとき，抵抗 \(R\)[Ω]に流れる電流を \(i(t)\)[A]とすると，\(i(t)\)は図 2 のようになった。この回路の \(R\)[Ω]，\(L\)[H]の値及び入力を a， a'間の電圧とし，出力を \(R\)[Ω]に流れる電流としたときの周波数伝達関数 \(G(j\omega)\) の式として，正しいものを次の(1)～(5)のうちから一つ選べ。
