2024年「過去問」

第一種電気工事士試験問題（問題7/50）

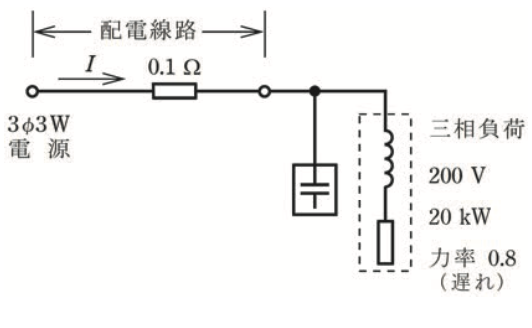

図のように三相電源から，三相負荷(定格電圧 200 V，定格消費電力 20 kW，遅れ力率 0.8)に電気を供給している配電線路がある。配電線路の電力損失を最小とするために必要なコンデンサの容量［kvar］の値は。 ただし，電源電圧及び負荷インピーダンスは一定とし，配電線路の抵抗は 1 線当たり 0.1 Ωで，配電線路のリアクタンスは無視できるものとする。
