2024年「過去問」

第一種電気工事士試験問題（問題6/50）

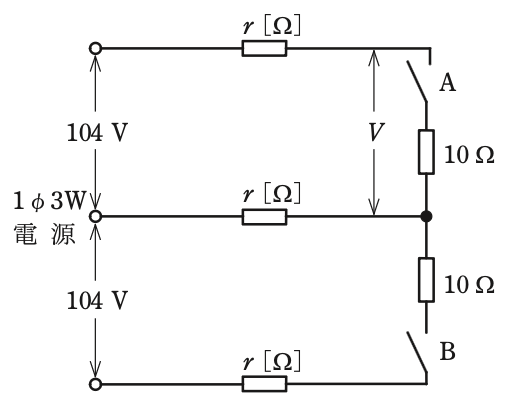

図のような単相 3 線式配電線路において，負荷抵抗は 10 Ω一定である。スイッチ A を閉じ，スイッチ B を開いているとき，図中の電圧 V は 100 V であった。この状態からスイッチ B を閉じた場合，電圧 V はどのように変化するか。 ただし，電源電圧は一定で，電線 1 線当たりの抵抗 r［Ω］は 3 線とも等しいものとする。
