2024年度下期 第三種電気主任技術者（電験三種）機械 第18問

(a) 図1に示す論理回路の真理値表として，正しいものを次の(1)～(5)のうちから一つ選べ。

• 1．
• 2．
• 3．
• 4．
• 5．

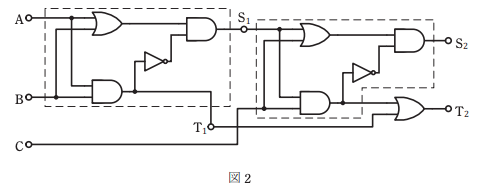

(b) 図1に示す論理回路を2組用いて図2に示すように接続して構成したとき，A，B及びCの入力に対する出力\(S_2\)及び\(T_2\)の記述として，正しいものを次の(1)～(5)のうちから一つ選べ。

• 1．A = 0 ，B = 0 ，C = 0 を入力したときの出力は，\(S_2\) = 0 ，\(T_2\) = 1 である。
• 2．A = 0 ，B = 1 ，C = 0 を入力したときの出力は，\(S_2\) = 1 ，\(T_2\) = 0 である。
• 3．A = 0 ，B = 0 ，C = 1 を入力したときの出力は，\(S_2\) = 0 ，\(T_2\) = 1 である。
• 4．A = 1 ，B = 0 ，C = 1 を入力したときの出力は，\(S_2\) = 1 ，\(T_2\) = 0 である。
• 5．A = 1 ，B = 1 ，C = 0 を入力したときの出力は，\(S_2\) = 1 ，\(T_2\) = 1 である。
