2026年「過去問」

第一種電気工事士試験問題（問題8/50）

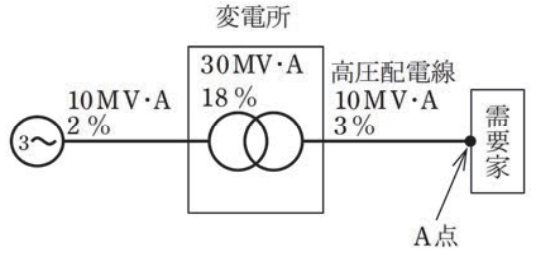

図のように、配電用変圧器の定格の百分率インピーダンスが基準容量30MV・Aで18％、変電所から電源側の百分率インピーダンスが基準容量10MV・Aで2％、高圧配電線の百分率インピーダンスが基準容量10MV・Aで3％である。高圧需要家の受電点（A点）から電源側の合成百分率インピーダンスは基準容量10MV・Aでいくらか。 ただし、百分率インピーダンスの百分率抵抗と百分率リアクタンスの比は、いずれも等しいとする。
